热装配在联轴器热装的应用

摘要：介绍感应加热设备在联轴器热装配中的应用与某大型联轴器厂商合作案例，同时介绍了感应加热设备组成部分，和风冷电磁感应加热设备的优势详情与保护注意事项和公司的企业文化与主营方向。

关键词：热装配、热装、联轴器热装、感应加热。

        随着对环保监管力度的加大和人们越来越注重低耗节能，很多工业传统的工艺方法已经被明令禁止使用，随着科技的不断进步和创新，感应加热在热装配中的应用也越来越广泛，下面我给大家分享一个我公司感应加热设备在联轴器热装配中的应用及与某大型联轴器厂商合作项目方案。

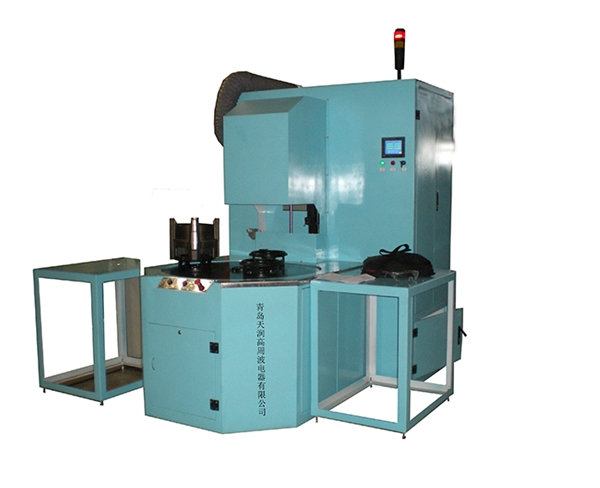

        感应加热设备由电源、分机、感应线圈及冷却系统组成。我公司针对某些特定场景，自主研发了“风冷电磁感应加热设备”，主要可应用于过盈配合安装拆卸、轴承安装拆卸、平面加热及导热油加热，主要特点为：无需冷却水，无需另外安装冷却水系统，灵活易用；操作系统为数字式软件操作系统，交互式人机界面；控温；多段加热电流设置段数等。

1. 项目概述
技术需求：
1、加热温度：300℃；

2、加热时间分别按10分钟和30分钟选型；

3、材质：合金钢。

2. 设计思路
2.1系统整体框架说明
本系统是对联轴器进行感应加热，配置一套感应热装设备，包括：感应加热部分和机械部分。

感应加热部分主要包括全数字风冷式感应加热电源和电磁线，对车轴进行感应加热，使其达到预定温度；机械部分主要为工装支架，方便工人移动感应加热线圈，减少频繁缠绕电磁线，提高加工效率。

工艺过程：设置加热参数，工人将绕制好电磁线的工装支架固定在加热位置，启动感应加热电源，待联轴器到达预定温度后，工人将工装支架移开，然后对联轴器进行热装配。

整体操作流程为：设置加热参数→固定工装支架→电源开始加热→加热结束→取下工装支架→联轴器热装配→完成加工。


2.2感应加热部分说明
2.2.1
为了满足工艺要求，加热设备采用全数字风冷式感应加热电源。加热时，采用温控模式保证加热温度满足需求。

加热时间按照30分钟计算，选择80KW设备即可满足要求
